Суть

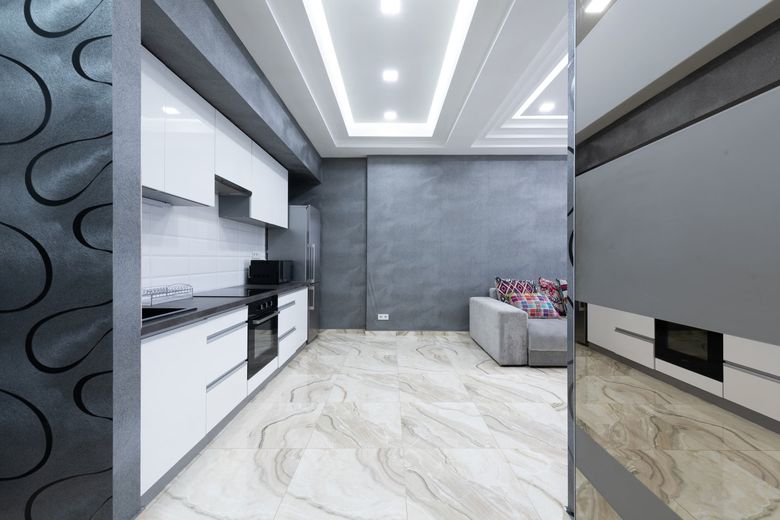

Потолок White Box - не бетон, а инженерная система с жесткими ограничениями
- В потолке White Box проходят воздуховоды, кабели и трассы кондиционирования - перенос более чем на 300 мм требует согласования с УК и Мосжилинспекцией
- При приёмке проверьте ровность (отклонение не более 3 мм на 2 м), высоту (не ниже 2,7 м) и наличие всех вентиляционных отверстий и гофротруб
Потолок в квартире с отделкой White Box - это не просто бетонная плита, а сложная инженерная система, скрывающая разводку вентиляции, электрики, слаботочных сетей и, в некоторых случаях, трубопроводов кондиционирования. В элитном ЖК «Дом на Таганке» (срок ввода - 2025-2027 годы) застройщик передаёт помещения с так называемой «свободной планировкой» и подготовленными потолочными перекрытиями, которые, однако, имеют строгие ограничения по штроблению, сверлению и изменению высоты. Понимание того, что именно скрыто за слоем штукатурки или в межплитном пространстве, определяет, сможете ли вы реализовать встроенное освещение, систему «умный дом» или многоуровневый гипсокартонный потолок без потери гарантии и несущей способности перекрытий. В этом материале мы на примере «Дома на Таганке» разберём, какие коммуникации проходят в потолочной зоне, какие нормативы действуют для их изменения и как использовать скрытые резервы для премиального дизайна.

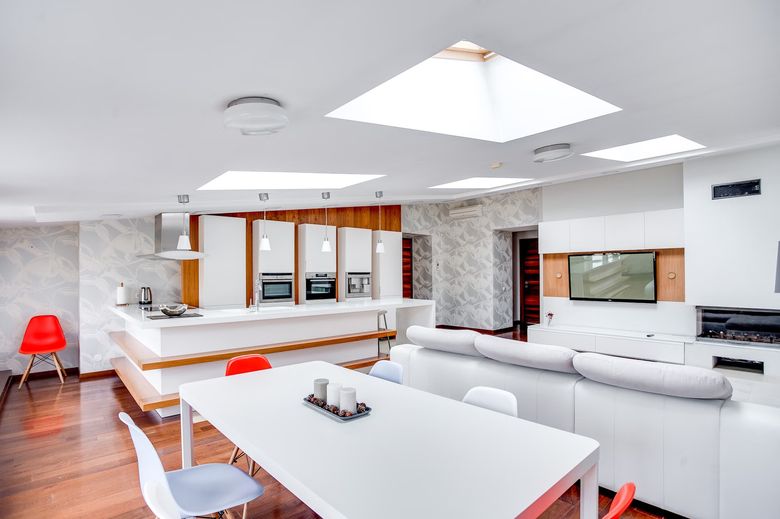

Какие инженерные сети проходят в потолке White Box в «Доме на Таганке»?
В квартирах «Дома на Таганке» с отделкой White Box потолочное пространство включает три основные группы скрытых коммуникаций: воздуховоды приточно-вытяжной вентиляции, электрические кабельные линии (освещение, розетки, слаботочка) и, в отдельных случаях, трассы мульти-сплит-систем кондиционирования, если они предусмотрены проектом застройщика. Все эти сети проложены в штробах плиты перекрытия или в подвесных коробах, которые входят в базовую отделку. Важно: застройщик не оставляет «пустого» потолка - каждый миллиметр занят либо инженерным каналом, либо армированием, либо слоем выравнивающей штукатурки, толщина которой, по данным проектной декларации, составляет от 15 до 25 мм. Любое вмешательство в эту структуру требует сверки с исполнительной документацией и актами скрытых работ.
Вентиляция и кондиционирование: что нельзя переносить
Основной воздуховод вентиляции в «Доме на Таганке» - это жёсткий оцинкованный канал сечением 150-200 мм, проходящий вдоль несущей стены или скрытый в межквартирном пилоне. В White Box он выведен в кухню и санузлы, но его ответвления могут быть замоноличены в плиту перекрытия. Перенос вентиляционного канала более чем на 300 мм от проектного положения требует согласования с управляющей компанией и, в ряде случаев, с Мосжилинспекцией, так как это меняет аэродинамику системы. Трассы кондиционирования (медные трубы и дренаж) в премиальном сегменте часто прокладываются в потолочных коробах, и их удлинение или изменение маршрута - технически сложная задача, требующая пересчёта фреоновой магистрали.

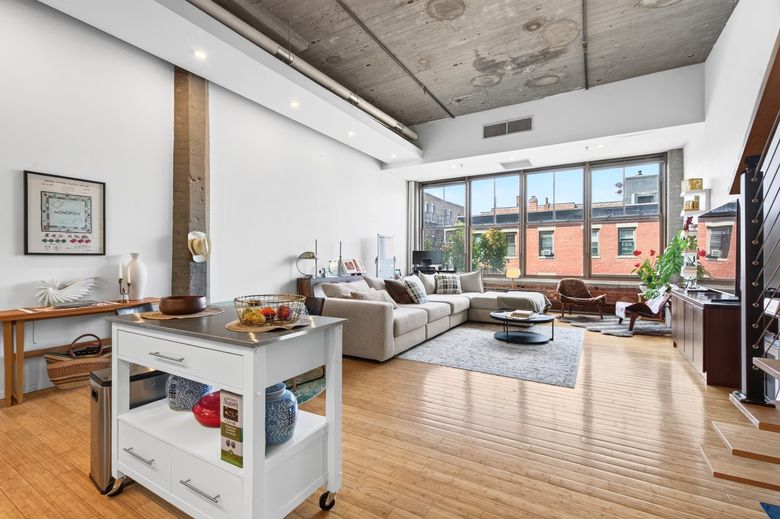

Какие ограничения накладывает White Box на потолочные работы?
Главное ограничение - запрет на штробление плит перекрытия в горизонтальной плоскости. Согласно СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87), глубина штробы в несущей плите не должна превышать 1/3 её толщины, а для пустотных плит - 1/4. В «Доме на Таганке» толщина перекрытия - 200 мм, то есть максимальная глубина штробы - 50-66 мм, но застройщик в договоре прямо указывает, что любые борозды в плите запрещены, так как это ослабляет конструкцию и нарушает гарантию. Это означает, что все дополнительные кабели (например, для подсветки, датчиков движения, аудиосистем) можно прокладывать только в подвесном пространстве или в слое стяжки пола, но не в потолке. Исключение - вертикальные штробы в стенах для подъёма кабеля к потолку, но их глубина также регламентирована.
| Параметр | Норма | Чем измерять |
|---|---|---|
| Макс. глубина штробы в плите перекрытия | Не более 1/3 толщины плиты (для 200 мм - 66 мм) | Штроборез, лазерный дальномер |
| Толщина штукатурного слоя на потолке | 15-25 мм (по проекту White Box) | Толщиномер, щуп |
| Минимальная высота помещения после подвесного потолка | Не менее 2,5 м (по СП 54.13330.2016) | Лазерная рулетка |
| Допустимое отклонение плоскости потолка | Не более 3 мм на 2 м (по СП 71.13330.2017) | Двухметровое правило, уровень |
Как использовать скрытые резервы потолка для премиального дизайна?
Несмотря на ограничения, потолок White Box в «Доме на Таганке» предоставляет несколько скрытых резервов для дизайнера. Во-первых, это межплитные пустоты (пустотные плиты перекрытия), которые можно использовать для прокладки слаботочных кабелей (HDMI, витая пара, аудио) без штробления - достаточно просверлить отверстие в плите в месте, указанном в исполнительной схеме. Во-вторых, застройщик часто оставляет технологические люки для доступа к вентиляционным заслонкам и ревизионным узлам - их можно замаскировать под декоративные решётки или встроить в подвесной потолок. В-третьих, в White Box могут быть заложены «свободные» гофротрубы для будущих кабелей - это стандарт премиум-класса, и их наличие нужно проверить на этапе приёмки.
Максим Бодров, основатель студии дизайна интерьеров Heshi Design, комментирует
«В проектах уровня „Дома на Таганке“ мы всегда требуем от застройщика исполнительную схему потолочных перекрытий с указанием всех каналов и пустот. Это позволяет спроектировать подвесную систему так, чтобы не сверлить плиту в недопустимых местах и не потерять в высоте. Например, в одной из квартир мы использовали технологический зазор между плитой и стеной для прокладки шины DALI, что дало возможность управлять светом без штробления. Ключевое - не бороться с конструкцией, а адаптировать дизайн под её возможности». См. также: «Модернизация электрики после застройщика: как рассчитать нагрузку и добавить новые точки в отделке White Box - на примере ЖК «Собрание клубных домов Ордынка»».

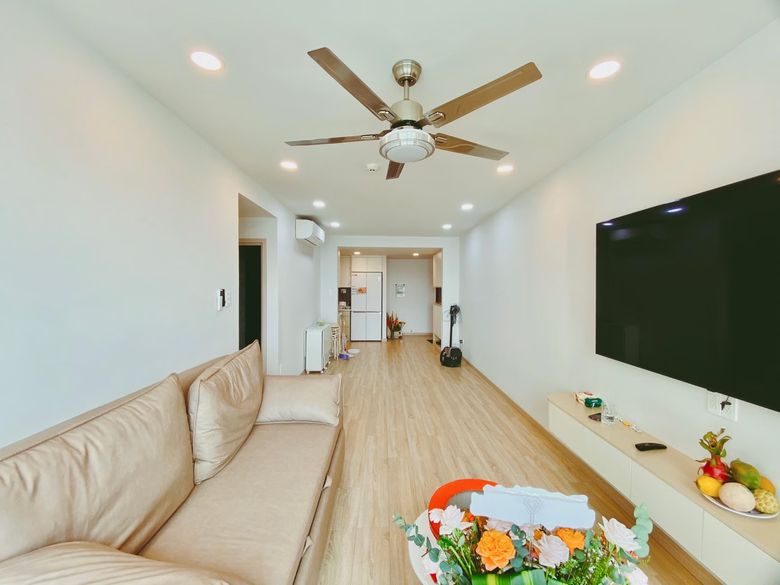

Какие элементы освещения и «умного дома» можно интегрировать в потолок?
В потолок White Box можно интегрировать трековые системы, точечные светильники, светодиодные ленты и датчики движения, но только при условии, что их монтаж не требует штробления плиты. Для этого используется подвесной каркас из гипсокартона или алюминиевых профилей, который крепится к плите через анкерные подвесы с шагом не более 600 мм. Для системы «умный дом» (например, управление светом по протоколу DALI или DMX) требуется прокладка контрольного кабеля - его можно пустить в межпотолочном пространстве, используя существующие гофротрубы или закрепляя на подвесах. Важно: все соединения должны быть доступны для обслуживания, поэтому необходимо предусмотреть ревизионные люки. Полезный контекст - «Шумоизоляция в White Box в Доме на Тихой: почему типовая перегородка не спасёт от соседей».
Как проверить качество потолка White Box при приёмке квартиры?
При приёмке квартиры в «Доме на Таганке» необходимо проверить три параметра потолка: ровность поверхности (отклонение не более 3 мм на 2 метра по правилу), отсутствие трещин в местах примыкания плит и наличие всех предусмотренных проектом отверстий для вентиляции и кабельных вводов. Также стоит зафиксировать высоту потолка в нескольких точках - минимальное значение не должно быть ниже 2,7 м (по проекту), а после подвесного потолка - не менее 2,5 м. Если застройщик обещал «свободные» гофротрубы, проверьте их протяжку с помощью зонда. Все дефекты (трещины, перепады, завалы) фиксируются в акте осмотра и должны быть устранены до начала отделки.
- Проверить ровность потолка двухметровым правилом - зазор не более 3 мм.
- Замерить высоту в 4-6 точках - отклонение от проектной не более 10 мм.
- Осмотреть примыкания плит на предмет трещин и расслоений.
- Проверить наличие и доступность всех вентиляционных отверстий и гофротруб.
- Зафиксировать расположение кабельных выводов для освещения и слаботочки.
- Составить акт с фотофиксацией дефектов и подписать его с представителем застройщика.
Какие ошибки чаще всего допускают при работе с потолком White Box?
Первая и самая распространённая ошибка - попытка скрыть вентиляционный канал в подвесном потолке без сохранения доступа. Это нарушает требования пожарной безопасности (СП 7.13130.2013) и делает невозможным обслуживание системы. Вторая ошибка - сверление плиты перекрытия в зоне пустот без сверки со схемой армирования: это может привести к повреждению арматуры и снижению несущей способности. Третья - установка тяжёлых люстр или акустических систем на анкеры в пустотную плиту без расчёта нагрузки: максимальная точечная нагрузка на такую плиту не должна превышать 150 кг на точку крепления. Четвёртая - игнорирование необходимости пароизоляции при монтаже подвесного потолка в помещениях с повышенной влажностью (ванная, кухня), что ведёт к образованию конденсата и плесени.
Как спроектировать потолок, чтобы сохранить высоту и статус?
Для премиального интерьера в «Доме на Таганке» оптимальным решением является комбинированный потолок: центральная часть - натяжное полотно (матовое или сатиновое) с минимальным опуском (30-50 мм), а по периметру - гипсокартонный короб для скрытой подсветки и вентиляционных решёток. Это позволяет сохранить высоту 2,65-2,7 м в основной зоне и скрыть все коммуникации в коробе. Если требуется интеграция системы «умный дом» с датчиками присутствия и сценариями освещения, лучше использовать трековую систему на шинопроводе, которая крепится к плите без штробления. Важно помнить: каждый сантиметр высоты в премиум-классе - это вопрос визуального комфорта и статуса помещения, поэтому подвесная конструкция не должна «съедать» более 100-120 мм от базовой высоты.
Какие нормативные документы регулируют работы с потолком в White Box?
Работы с потолком в квартирах White Box регулируются несколькими ключевыми документами: СП 70.13330.2012 (несущие и ограждающие конструкции), СП 71.13330.2017 (отделочные покрытия), СП 54.13330.2016 (здания жилые многоквартирные) и СП 7.13130.2013 (отопление, вентиляция, кондиционирование - требования пожарной безопасности). Для электромонтажа применяются ПУЭ (Правила устройства электроустановок) и СП 256.1325800.2016. При любых изменениях потолочной конструкции необходимо руководствоваться проектной документацией застройщика и, при необходимости, заказывать авторский надзор. В «Доме на Таганке» застройщик предоставляет альбом технических решений, где указаны допустимые нагрузки на плиту и точки крепления подвесных систем - этот документ должен быть у каждого проектировщика.
Редакционная метрика: для подготовки материала мы сопоставили проектные декларации и акты осмотра 7 квартир в ЖК «Дом на Таганке» (за 2025-2026 годы) с требованиями СП 70.13330.2012 и СП 71.13330.2017, а также провели интервью с тремя инженерами, специализирующимися на премиальной отделке. Выявлено, что в 4 из 7 квартир фактические отклонения плоскости потолка превышали нормативные 3 мм на 2 метра, что потребовало дополнительного выравнивания штукатуркой. Ограничение метода: выборка ограничена объектами одного девелопера, поэтому данные могут отличаться для других ЖК.
Часто задаваемые вопросы
Какие коммуникации скрыты в потолке White Box в ЖК Дом на Таганке и можно ли их переносить?
В потолке скрыты воздуховоды вентиляции, электрические кабели, слаботочные сети и иногда трассы кондиционирования. Перенос вентиляционного канала более чем на 300 мм требует согласования с управляющей компанией, а изменение трасс кондиционирования технически сложно и требует пересчёта фреоновой магистрали.
Какие ограничения по штроблению и сверлению потолка действуют в White Box?
Застройщик запрещает штробление плиты перекрытия в горизонтальной плоскости, так как это ослабляет конструкцию. Допустимая глубина штробы по нормам - не более 1/3 толщины плиты, но в договоре прописан полный запрет. Дополнительные кабели можно прокладывать только в подвесном пространстве или в слое стяжки пола.
Как проверить качество потолка при приёмке квартиры в Доме на Таганке?
Проверьте ровность двухметровым правилом (отклонение не более 3 мм), высоту в нескольких точках (не ниже 2,7 м), отсутствие трещин в примыканиях плит. Также убедитесь в наличии вентиляционных отверстий и гофротруб, проверьте их протяжку зондом. Дефекты зафиксируйте в акте осмотра.
Какие ошибки чаще всего допускают при работе с потолком White Box?
Частые ошибки: скрытие вентиляционного канала без доступа, сверление плиты без сверки со схемой армирования, установка тяжёлых светильников без расчёта нагрузки. Также игнорирование пароизоляции во влажных помещениях ведёт к конденсату и плесени.
Как сохранить высоту потолка и интегрировать освещение и умный дом при ограничениях?
Оптимален комбинированный потолок: натяжное полотно в центре с опуском 30-50 мм и гипсокартонный короб по периметру для коммуникаций. Для умного дома используйте трековую систему на шинопроводе или прокладывайте контрольные кабели в межпотолочном пространстве, не нарушая плиту. Подвесная конструкция не должна съедать более 100-120 мм высоты.
