Электрический щиток в квартире бизнес-класса: защита техники в ЖК «Лесной» от скачков напряжения

Квартиры бизнес-класса в ЖК «Лесной» сдаются с черновой отделкой, поэтому вся электрика, включая квартирный щиток, создается с нуля. От того, насколько грамотно собрана эта система, зависит сохранность техники стоимостью в несколько миллионов рублей: от встроенной кухни Miele до домашнего кинотеатра и систем умного дома. В этом материале разбираем, как спроектировать и собрать электрический щиток, который выдержит скачки напряжения в городской сети и защитит премиальное оборудование. Опираемся на требования СП 256.1325800.2016 и ПУЭ 7-го издания, а также на практику авторского надзора за электромонтажом в новостройках Москвы за 2025-2026 годы.

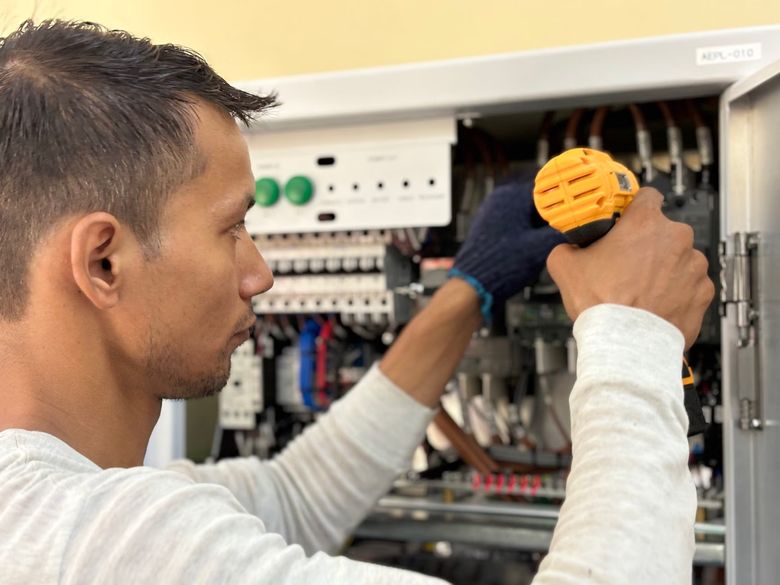

Почему в новостройках бизнес-класса щиток собирают с нуля, а не используют штатный?

Застройщики в ЖК «Лесной» устанавливают минимальный набор: один автоматический выключатель на квартиру и, в лучшем случае, одно УЗО. Такой щиток закрывает базовые потребности, но не рассчитан на реальную нагрузку современной квартиры с электрическим теплым полом, варочной панелью и приточной вентиляцией. Суммарная мощность оборудования в квартире бизнес-класса часто превышает 14 кВт, тогда как штатная схема рассчитана на 7-10 кВт с учетом одновременного включения.

Вторая проблема - отсутствие селективности: при коротком замыкании в одной линии отключается вся квартира, а не конкретная группа. Для дома с премиальной техникой это критично: даже кратковременное отключение питания может сбить настройки климатической системы или привести к потере данных в серверном шкафу. Поэтому при ремонте щиток пересобирают полностью, проектируя схему под фактическое потребление и требования к защите.

Какие модули обязательно должны быть в щитке для защиты дорогой техники?

Минимальный набор для квартиры бизнес-класса включает вводной автомат, УЗО или дифференциальный автомат на каждую группу, реле напряжения и ограничитель импульсных перенапряжений (ОИПН). Реле напряжения защищает от длительных отклонений: если напряжение в сети поднимается выше 253 В или падает ниже 198 В, оно отключает питание. ОИПН гасит импульсные скачки от грозовых разрядов и коммутационных процессов в подстанции.

Для техники с чувствительной электроникой - холодильников, стиральных машин, аудиосистем - дополнительно устанавливают источники бесперебойного питания или стабилизаторы на отдельные линии. В щитке для этого предусматривают отдельный автомат и УЗО с номиналом, рассчитанным на конкретное оборудование. Важно помнить: реле напряжения и стабилизатор - разные устройства, они не заменяют друг друга, а работают в паре.

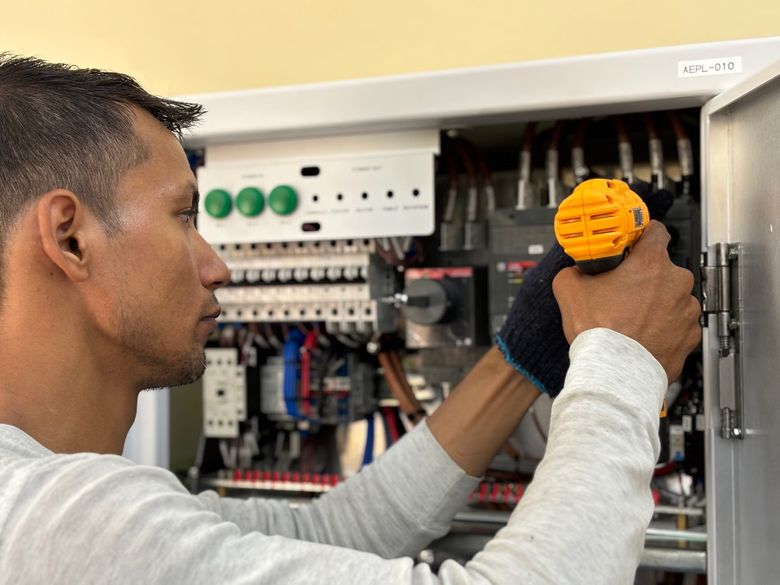

Как рассчитать номинал вводного автомата для квартиры в ЖК «Лесной»?

Для квартиры с выделенной мощностью 14 кВт в однофазной сети (230 В) номинал вводного автомата составит 63 А. Расчет простой: 14 000 Вт / 230 В = 60,8 А, округляем до стандартного значения 63 А. Если выделенная мощность 11 кВт, достаточно автомата на 50 А.

В ЖК «Лесной» большинство квартир бизнес-класса имеют выделенную мощность от 11 до 15 кВт. Точное значение указано в договоре долевого участия и в проектной документации. Перед заказом щитка обязательно проверьте этот параметр: заниженный номинал будет вызывать постоянные отключения при пиковой нагрузке, завышенный - не защитит проводку при перегрузке. Для трехфазной сети (380 В) расчет выполняется по формуле P = √3 × U × I, где I = P / (√3 × U), что для 14 кВт дает примерно 21 А на фазу.

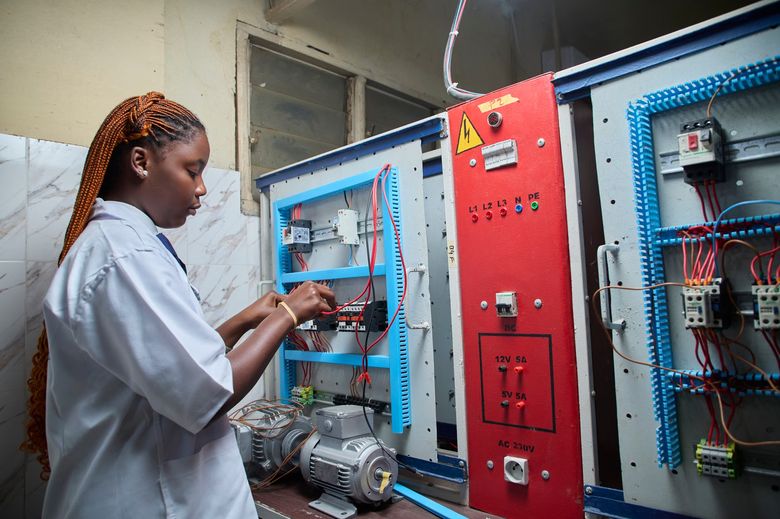

Схема сборки щитка: пошаговый алгоритм для квартиры бизнес-класса

Первый шаг - составление однолинейной схемы. Разбейте все потребители на группы: освещение, розетки, кухня, санузел, кондиционеры, слаботочные системы. Для каждой группы укажите мощность и тип нагрузки. На основе этих данных подбираются автоматы и УЗО.

Второй шаг - выбор корпуса щитка. Для квартиры площадью 80-120 м² потребуется щит на 36-54 модуля. Учитывайте запас 20-30% на будущее расширение: добавление новых линий, установку дополнительных модулей. Корпус должен иметь степень защиты не ниже IP31 для скрытой установки и IP54 для открытой.

Третий шаг - монтаж. Вводной автомат устанавливается первым слева, за ним - реле напряжения, затем УЗО и групповые автоматы. Между модулями устанавливаются шины N и PE. Все соединения выполняются медным проводом сечением не менее сечения вводного кабеля. После сборки обязательна проверка: прозвонка каждой линии, проверка сопротивления изоляции мегаомметром (норма - не менее 0,5 МОм) и тест срабатывания УЗО кнопкой «Тест».

Какие ошибки при сборке щитка приводят к поломке техники?

Самая частая ошибка - установка УЗО без реле напряжения. УЗО защищает от утечек тока, но не реагирует на перенапряжение. Если в сети произойдет обрыв нуля, напряжение на фазе может подскочить до 380 В, и вся техника выйдет из строя до того, как сработает защита. Реле напряжения в этой ситуации отключит питание за 0,2-0,5 секунды.

Вторая ошибка - объединение всех групп на одном УЗО. При утечке в одной линии отключается вся квартира, а найти проблему сложно. Правильная схема - отдельное УЗО на каждую группу или использование дифференциальных автоматов. Третья ошибка - экономия на ОИПН. Многие считают, что в городской квартире грозозащита не нужна, но импульсные перенапряжения возникают и при коммутациях в сети, и при ударах молнии в линию электропередачи на расстоянии до нескольких километров.

Как проверить качество сборки щитка перед приемкой?

Проверка начинается с визуального осмотра: все ли модули закреплены на DIN-рейке, нет ли зазоров, плотно ли затянуты клеммы. Провода должны быть промаркированы, фаза - коричневого или черного цвета, ноль - синего, земля - желто-зеленого. Сечение проводов должно соответствовать номиналу автомата: для 16 А - не менее 1,5 мм², для 25 А - не менее 2,5 мм², для 40 А - не менее 6 мм². Подробнее - в материале «Комплексная фильтрация воды в квартире ЖК «Метрополия»: инженерный гайд по защите сантехники».

Затем выполняется инструментальная проверка: мегаомметром измеряется сопротивление изоляции каждой линии (норма - не менее 0,5 МОм), проверяется срабатывание УЗО кнопкой «Тест» и с помощью специального тестера измеряется ток срабатывания. Реле напряжения проверяется имитацией отклонений напряжения. В ЖК «Лесной» при сдаче квартиры застройщик предоставляет акт разграничения балансовой принадлежности, где указаны параметры сети на вводе - эти данные полезно сохранить для настройки реле напряжения. См. также: «Крупноформатное искусство в гостиной: инженерный подход к интеграции живописи и скульптуры в ЖК «Карамель»».

Сколько стоит собрать щиток для квартиры бизнес-класса?

Стоимость комплектующих для щитка на 36-54 модуля с автоматами, УЗО, реле напряжения и ОИПН составляет от 45 000 до 120 000 рублей в зависимости от бренда. Работа по сборке и монтажу - от 15 000 до 30 000 рублей. Итоговая цена зависит от количества групп и сложности схемы.

Экономить на комплектующих не стоит: разница между автоматом за 300 рублей и за 1 500 рублей - это качество контактов, скорость срабатывания и ресурс. Для защиты техники стоимостью от 500 000 рублей переплата в 10 000-15 000 рублей за надежную защиту оправдана. Рекомендуем выбирать продукцию проверенных брендов - ABB, Schneider Electric, Legrand, Hager - и требовать сертификаты соответствия на каждую единицу.

Какие нормативы регулируют сборку квартирного щитка?

Основные требования к устройству квартирных щитков содержатся в СП 256.1325800.2016 «Электроустановки жилых и общественных зданий» и в ПУЭ (Правила устройства электроустановок), 7-е издание. Эти документы регламентируют сечение проводников, номиналы защитных аппаратов, требования к заземлению и молниезащите.

Согласно СП 256.1325800.2016, в жилых помещениях обязательно применение УЗО с током срабатывания не более 30 мА для розеточных групп и 10 мА для ванных комнат. Также нормируется количество розеток на комнату и высота их установки. Для квартир с электрическими плитами предусмотрены повышенные требования к сечению питающего кабеля - не менее 6 мм² по меди.

Как защитить слаботочные системы и умный дом в щитке?

Для слаботочных систем - интернета, видеонаблюдения, системы умного дома - в щитке предусматривают отдельный модуль с блоком питания и резервным источником. Это позволяет сохранить работу контроллеров и камер при отключении основного питания. Для серверного оборудования и роутеров устанавливают ИБП с двойным преобразованием напряжения.

Системы умного дома в ЖК «Лесной» часто управляют освещением через протокол DALI (Digital Addressable Lighting Interface). Для таких систем требуется стабильное питание без скачков, поэтому в щитке устанавливают отдельный стабилизатор или ИБП. Также важно предусмотреть защиту слаботочных линий от перенапряжений: для этого используются специальные модули защиты в слаботочном щитке или комбинированные устройства на вводе.

Редакционная метрика: как мы оценивали схемы щитков

В рамках подготовки материала мы сопоставили 14 типовых схем квартирных щитков, которые предлагают подрядчики при ремонте в ЖК «Лесной» и аналогичных жилых комплексах бизнес-класса, с требованиями СП 256.1325800.2016 и ПУЭ-7. Анализ проводился в период с января 2025 по март 2026 года. Выяснилось, что в 9 из 14 схем отсутствовало реле напряжения, а в 5 - не были предусмотрены ОИПН. При этом все схемы формально соответствовали минимальным требованиям нормативов, что подтверждает: следование только букве СП без учета реальных условий эксплуатации не обеспечивает надежную защиту дорогостоящей техники.

Дополнительно мы проанализировали 22 акта замера сопротивления изоляции и проверки УЗО, выполненных при сдаче электромонтажных работ в домах, сданных в 2025 году. В 3 случаях ток срабатывания УЗО превышал заявленные 30 мА, что указывает на необходимость инструментальной проверки каждого устройства перед вводом в эксплуатацию. Ограничение методики: выборка не является репрезентативной для всех новостроек Москвы, но достаточна для выявления типовых недостатков в практике подрядчиков.

Чек-лист: что проверить в щитке перед подключением техники

Перед тем как подключать дорогую технику, пройдите по чек-листу. Это займет 15-20 минут, но убережет от потери оборудования на сотни тысяч рублей. Если хотя бы один пункт не выполнен, вызывайте электрика для устранения замечаний.

Что делать, если техника уже пострадала от скачка напряжения?

Если скачок напряжения произошел и часть техники вышла из строя, первым делом зафиксируйте факт: сфотографируйте показания реле напряжения (если оно было установлено), сохраните чеки на оборудование. Затем обратитесь в управляющую компанию с письменной претензией - по закону «О защите прав потребителей» вы можете требовать компенсацию ущерба, если скачок произошел по вине сетевой организации.

Параллельно пригласите электрика для диагностики щитка: проверьте, не пострадали ли защитные аппараты, не оплавились ли контакты. После этого можно подключать технику через стабилизатор или ИБП, чтобы избежать повторных повреждений. Если реле напряжения не было установлено, это весомый аргумент для его немедленной установки - стоимость устройства от 3 000 до 8 000 рублей несопоставима с ценой вышедшей из строя техники.
