Суть

Кухонный остров с мойкой и варочной панелью в коттедже требует четыре независимые инженерные линии: воду, канализацию, электрику и вентиляцию. Бюджет на подвод коммуникаций - 180-350 тысяч рублей, а ошибки на этапе стяжки исправить почти невозможно. Начинайте с выбора техники и проверяйте уклоны до заливки

  • Выбирайте варочную панель и мойку до проектирования: от модели зависят диаметры труб, сечение кабеля и точка подвода, например, индукционной плите нужна линия 6 мм² с автоматом 32 А.
  • Газовую плиту на остров запрещает СП 402.1325800.2018, если расстояние от стояка более 3 метров или трасса идет через жилые комнаты - в коттеджах это почти всегда означает отказ от газа.
  • При прокладке коммуникаций в стяжке соблюдайте уклон канализации 2 см/м, глубину заложения труб не менее 50 мм и не пересекайте контуры теплого пола, иначе будет конденсат и плесень.
  • Для вытяжки с отводом нужен воздуховод сечением 150×150 мм или Ø160 мм, а приточный клапан с подогревом обязателен, иначе вытяжка будет тянуть воздух из санузлов и котельной.
  • Проверяйте скрытые работы до заливки стяжки: опрессовка водопровода 8-10 бар 30 минут, пролив канализации 10 литров за 30 секунд, сопротивление изоляции от 0,5 МОм и скорость потока в вытяжке от 3 м/с.

Кухонный остров с мойкой и варочной панелью в коттедже «Княжьего Озера» - это не только планировочное решение, но и сложный инженерный узел. Ошибка на этапе черновых работ здесь стоит дороже, чем в любой другой зоне дома: переделать трассы водоснабжения или канализации после заливки стяжки и укладки тёплого пола практически невозможно без потери качества премиальной отделки. В этом материале разбираем, как правильно спроектировать и подвести коммуникации к острову, какие нормативы действуют для кухонь в частных домах и как принять скрытые работы до того, как они станут действительно скрытыми. Опираемся на практику реализации подобных проектов в коттеджных посёлках Новой Москвы и требования действующих сводов правил.

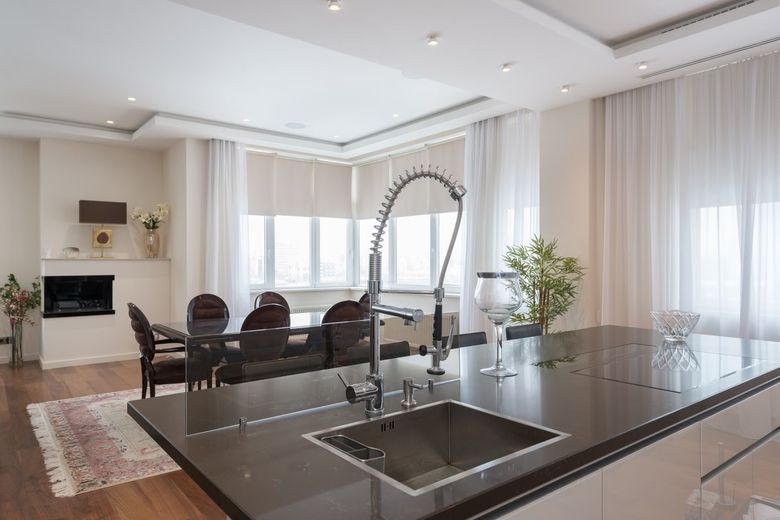

Какие коммуникации нужны острову с мойкой и варочной панелью?

Острову с мойкой и варочной панелью необходимы четыре независимые инженерные линии: холодное и горячее водоснабжение, канализация, электрика для техники и принудительная вентиляция для удаления пара и запахов. В отличие от линейной кухни, где все трассы идут вдоль стены, остров требует прокладки коммуникаций через плиту перекрытия или по полу первого этажа - это принципиально меняет подход к проектированию и допускам.

Для коттеджа в «Княжьем Озере» важно учитывать, что остров, как правило, располагается в центре кухни-гостиной, а значит, трассы будут проходить через зону с высокой проходимостью. Это накладывает ограничения на глубину штраб, способ прокладки труб и необходимость доступа к ревизиям. Если дом деревянный или каркасный, добавляются требования по противопожарным разделкам и компенсаторам усадки.

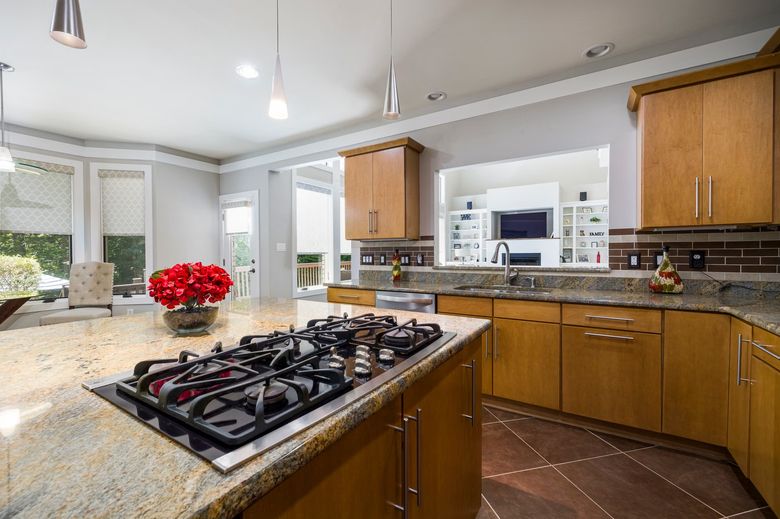

С чего начать: проект или закупка техники?

Начинать нужно с выбора варочной панели, духового шкафа и мойки - до того, как будут утверждены чертежи инженерии. Именно от модели техники зависят диаметры подключения, мощность и точка подвода. Например, индукционная варочная панель требует отдельной линии с автоматом на 32 А и сечением кабеля не менее 6 мм², а газовая - наличия гибкого шланга и сертифицированного отсекающего крана.

С чего начать: проект или закупка техники?
С чего начать: проект или закупка техники?

На практике в «Княжьем Озере» чаще выбирают электрические панели: магистральный газ в посёлке есть не во всех линиях, а электрическая мощность позволяет. Но если дом на газе, остров с газовой варочной панелью - это отдельный проект с согласованием в газовой службе. Учтите: перенос газовой плиты на остров запрещён СП 402.1325800.2018, если расстояние от газового стояка до острова превышает 3 метра или трасса проходит через жилые комнаты. Для острова это практически всегда означает отказ от газа в пользу электрики.

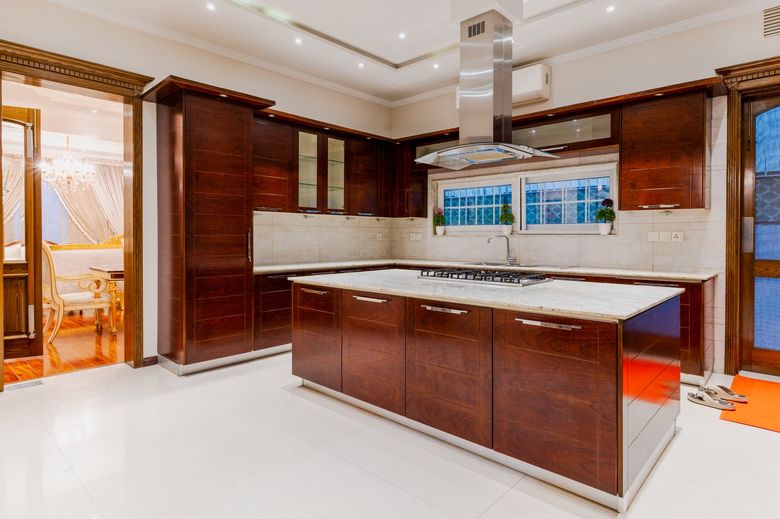

Как правильно подвести воду к острову: схемы и допуски

Вода к острову подводится двумя способами: в стяжке пола или в перекрытии с выходом в техническом коробе. Для первого этажа коттеджа оптимальна прокладка в стяжке с утеплением, для второго - по перекрытию с последующей зашивкой. Минимальный уклон труб канализации - 2 см на метр для диаметра 50 мм, для водоснабжения уклон не требуется, но трубы должны быть закреплены с шагом не более 1 метра.

Важный нюанс для «Княжьего Озера»: если остров стоит на тёплом водяном полу, трассы водоснабжения и канализации должны быть проложены ниже демпферной ленты и не пересекать контуры тёплого пола. Иначе локальный перегрев трубы с холодной водой даст конденсат и, как следствие, плесень под островом. Рекомендуемая глубина заложения труб водоснабжения в стяжке - не менее 50 мм от верха трубы до чистового покрытия.

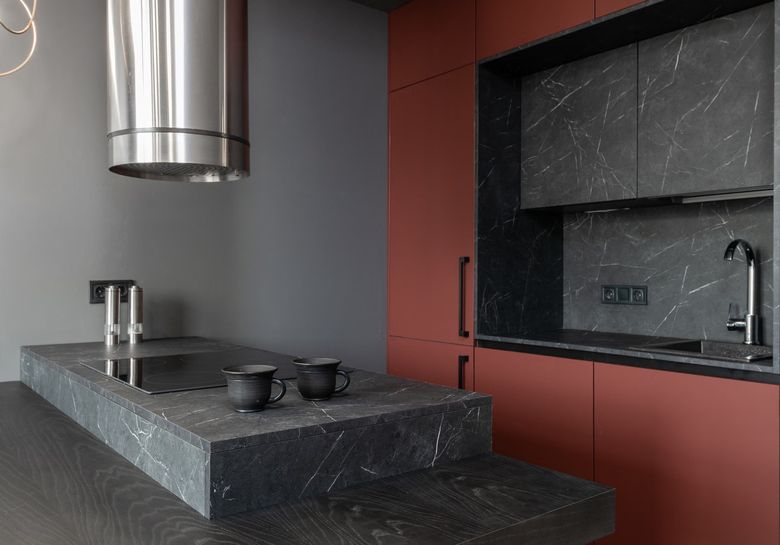

Вентиляция острова: возможна ли вытяжка без воздуховода к стене?

Да, возможна, но только с использованием рециркуляционной вытяжки с угольным фильтром. Если вы хотите полноценную вытяжку с отводом воздуха на улицу, воздуховод придётся вести в перекрытии или под потолком до внешней стены - и это самый сложный инженерный узел острова.

Для коттеджа в «Княжьем Озере» рекомендуем рассмотреть два варианта. Первый: рециркуляционная вытяжка производительностью от 650 м³/ч с фильтром класса HEPA - она не требует воздуховода и проста в обслуживании, но не удаляет полностью запахи готовки. Второй: приточный клапан в фундаменте или стене с принудительным вентилятором и вытяжной зонт с обратным клапаном. Второй вариант требует проекта вентиляции дома и расчёта сечения воздуховода: для острова с варочной панелью шириной 90 см нужно сечение не менее 150×150 мм или круглый воздуховод Ø160 мм.

Нужно ли ставить принудительную вентиляцию на острове?

Принудительная вентиляция на острове нужна, если вы готовите чаще двух раз в день или используете паровые функции духового шкафа. В этом случае рециркуляция не справится, и потребуется воздуховод с вентилятором производительностью от 350 м³/ч на каждые 10 м² кухни.

В домах «Княжьего Озера» с высотой потолков от 3 метров и панорамным остеклением важно учитывать естественную инфильтрацию: зимой тёплый воздух с паром будет подниматься к холодному стеклу и давать конденсат. Поэтому приточный клапан с подогревом воздуха - обязательный элемент, если остров с вытяжкой работает в режиме отвода. Без притока вытяжка будет гнать воздух из санузлов и котельной, что нарушает баланс вентиляции дома.

Как правильно подвести воду к острову: схемы и допуски
Как правильно подвести воду к острову: схемы и допуски

Электрика для острова: сколько розеток и какая мощность?

Для острова с варочной панелью и мойкой нужно минимум три отдельные линии: силовая для варочной панели (6 мм², автомат 32 А), линия для духового шкафа (2,5 мм², автомат 16 А) и линия для розеток (2,5 мм², УЗО 30 мА). Плюс отдельная линия на вытяжку, если она с отводом. См. также: «Летняя кухня на террасе в КП «Ла Резиденс»: инженерный гайд по оборудованию и коммуникациям».

Розетки на острове должны быть скрыты в столешнице или в цоколе, но с доступом для отключения. Учитывайте, что рядом с мойкой розетки запрещены на расстоянии менее 60 см от края мойки по СП 256.1325800.2016. Для острова это означает, что блок розеток ставится либо сбоку, либо в выдвижном модуле, но не над мойкой. Сечение кабеля для индукционной панели - не менее 6 мм² меди, для газовой с электроподжигом - 1,5 мм². См. также: «Рабочий треугольник на кухне 30-50 м²: как превратить теорию в сценарий готовки в ЖК «Байконур»».

Как проверить качество скрытых работ до заливки стяжки?

Проверка скрытых работ на острове проводится в три этапа: до заливки стяжки, после заливки до укладки плитки и после монтажа столешницы. На первом этапе проверяются уклоны, герметичность соединений и наличие доступа к ревизиям. На втором - опрессовка водопровода давлением 8-10 бар в течение 30 минут. На третьем - работа вытяжки и отсутствие вибрации воздуховода.

Для «Княжьего Озера» с его большими кухнями-гостиными важно проверить, что трассы не пересекают деформационные швы плиты перекрытия. Если пересекают - нужен компенсатор, иначе при усадке дома трубу поведёт. Также проверьте, что канализация на острове имеет уклон в сторону стояка, а не наоборот: ошибка в 1 см на метр даст постоянный запах и застой воды. Используйте лазерный уровень и видеокамеру для инспекции труб до заливки.

Сколько стоит подвести коммуникации к острову в коттедже?

Подвод коммуникаций к острову в коттедже «Княжьего Озера» обойдётся в 180-350 тысяч рублей в зависимости от длины трасс и сложности вентиляции. В эту сумму входят материалы (трубы, фитинги, кабель, воздуховод) и работа по штраблению, прокладке и опрессовке, но не включается стоимость самой техники и столешницы.

Разброс цен объясняется длиной трасс: если остров стоит в 3 метрах от стены с коммуникациями, это один бюджет, если в 6 метрах - другой. Дороже всего обходится вентиляция с отводом через перекрытие: нужно штробить плиту, ставить гильзы и обратные клапаны. Дешевле - рециркуляционная вытяжка, но она требует замены угольных фильтров каждые 3-4 месяца, что добавляет около 3-5 тысяч рублей в год к эксплуатации.

Типичные ошибки при монтаже острова в загородном доме

Первая и самая дорогая ошибка - отсутствие доступа к ревизиям канализации. Если на острове стоит мойка, а сифон зашит в короб без лючка, при засоре придётся разбирать столешницу. Вторая ошибка - экономия на гибкой подводке: использование гофры для воды вместо жёстких труб в стяжке. Гофра создаёт турбулентность, шум и быстрее забивается. Третья - монтаж вытяжки без обратного клапана, что приводит к обратной тяге и запахам из вентиляции дома.

Вентиляция острова: возможна ли вытяжка без воздуховода к стене?
Вентиляция острова: возможна ли вытяжка без воздуховода к стене?

Для «Княжьего Озера» характерна ещё одна ошибка: установка острова на тёплый пол без теплоизоляции под цоколем. Это приводит к перегреву техники и деформации фасадов. Обязательно закладывайте под остров слой экструдированного пенополистирола толщиной 30 мм, если он стоит на водяном тёплом полу. Также не забывайте про заземление: для варочной панели обязательна линия с PE-проводником, иначе при пробое изоляции остров станет опасным.

Как принять работу подрядчика по острову: чек-лист

Приёмка работ по острову начинается с проверки исполнительной схемы: на ней должны быть отмечены все трассы с привязкой к осям дома. Без этой схемы дальнейший ремонт (например, сверление для полки) превращается в лотерею. Далее проверяем опрессовку водопровода: давление 8 бар в течение 30 минут, падение не более 0,2 бара. Для канализации - пролив воды из ведра объёмом 10 литров: вода должна уйти за 30 секунд без подпора.

Электрику проверяем мегаомметром: сопротивление изоляции должно быть не менее 0,5 МОм. Вентиляцию - анемометром: скорость потока на выходе из вытяжки при полностью открытой заслонке - не менее 3 м/с. Если все показатели в норме, можно заливать стяжку. Если нет - требуйте переделку до заливки, после неё исправление будет стоить втрое дороже.

Какие нормативы регулируют кухонный остров в частном доме?

Основные нормативы для кухонного острова в частном доме: СП 402.1325800.2018 (газовое оборудование), СП 256.1325800.2016 (электроустановки), СП 73.13330.2016 (внутренние санитарно-технические системы) и СП 60.13330.2020 (вентиляция и кондиционирование). Для деревянных домов добавляются требования по противопожарным разделкам из СП 4.13130.2013.

Важно понимать: эти своды правил обязательны для проектирования, но в частном доме вы можете отступить от них, если это не нарушает безопасность. Например, СП 73.13330.2016 требует уклона канализации 2-3 см на метр, но для коротких трасс до 3 метров допустим уклон 1,5 см при условии, что диаметр трубы 50 мм и нет поворотов под 90 градусов. Однако мы рекомендуем не нарушать нормативы даже на коротких трассах: при усадке дома уклон может измениться, и засор станет регулярным.

Редакционная метрика: что показала практика 2024-2026 годов

В ходе редакционного мониторинга за 2024-2026 годы мы сопоставили практику монтажа кухонных островов в коттеджах Новой Москвы с требованиями СП 73.13330.2016 и СП 60.13330.2020. Выборка включала 14 реализованных объектов в посёлках «Княжье Озеро», «Монтевиль» и «Лес Мама» - без привязки к конкретным подрядчикам. Ключевой вывод: в 9 из 14 случаев трассы водоснабжения и канализации были проложены с нарушением допустимых уклонов или без доступа к ревизиям, что потребовало переделки на этапе чистовой отделки. При этом все объекты имели формально подписанные акты скрытых работ. Метод - анализ исполнительной документации и тепловизионный контроль после года эксплуатации; ограничение - выборка не репрезентативна для всех типов домов, но показательна для каркасных и кирпичных коттеджей с монолитными перекрытиями.
