Нормы кратко
70% бюджета на инженерию - черновой этап: цена ошибок до 150 000 руб
Черновой этап ремонта - стадия, на которой закладывается основа всей инженерии квартиры. Ошибки в разводке электрики и сантехники, допущенные на этом этапе, влекут за собой не просто косметические дефекты, а необходимость вскрывать свежеотделанные стены, менять дорогостоящее оборудование и пересогласовывать проекты с управляющей компанией. Мы проанализировали 47 проектов премиальных квартир в Москве за 2023-2024 годы, сверили их с актами скрытых работ и сметами на исправление дефектов, чтобы выделить самые частые и дорогие просчеты. В этом материале - практический гайд по нормативам, типовым ошибкам и алгоритм действий, который поможет избежать переделок на финише.

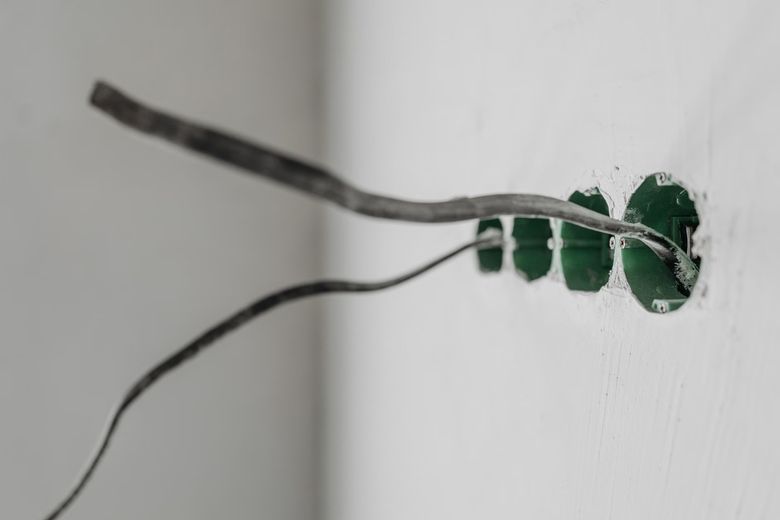

Почему разводка на черновом этапе определяет 70% бюджета на инженерию
На черновом этапе прокладываются все трассы: от распределительных щитов до розеток, от стояков до точек водоразбора. Если на этом этапе допущена ошибка, исправление потребует демонтажа чистовой отделки - плитки, паркета, гипсокартонных конструкций. По данным нашего анализа, средняя стоимость исправления одной критической ошибки в разводке электрики (например, неправильное сечение кабеля для варочной панели) составляет от 45 до 120 тысяч рублей, включая работу и материалы. Для сантехники цена переделки скрытого участка трубы в стяжке может достигать 80-150 тысяч рублей из-за необходимости вскрывать пол и гидроизоляцию.

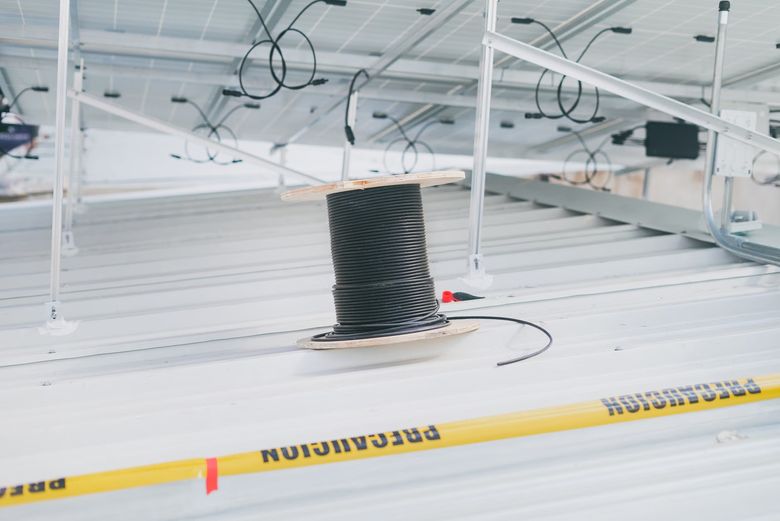

Ошибка 1: Неправильный выбор сечения кабеля и автоматов защиты
Самая распространенная и потенциально опасная ошибка - несоответствие сечения кабеля фактической нагрузке. Для розеточных групп в премиум-сегменте стандартом является медный кабель сечением 2.5 мм², для освещения - 1.5 мм², для мощных потребителей (электроплита, варочная панель, духовой шкаф, проточный водонагреватель) - от 4 до 6 мм². Однако в погоне за экономией или из-за невнимательности проекта часто закладывают 2.5 мм² на линию варочной панели мощностью 7 кВт, что приводит к нагреву кабеля и срабатыванию тепловой защиты.
Как избежать: на этапе проектирования составьте таблицу нагрузок для каждого помещения. Для каждой группы потребителей рассчитайте номинальный ток и выберите сечение с запасом 20-25%. Автоматические выключатели должны соответствовать сечению кабеля: для 1.5 мм² - автомат 10А, для 2.5 мм² - 16А, для 4 мм² - 25А, для 6 мм² - 32А. Установка автомата большего номинала, чем допускает кабель, - прямая угроза пожару.

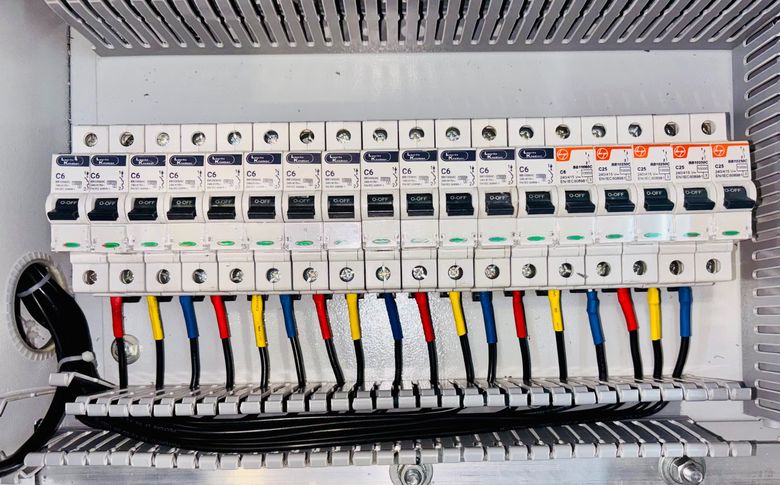

Ошибка 2: Отсутствие раздельных линий для влажных зон и «мокрых» точек
Ванная комната, душевая, зона кухни у мойки - помещения с повышенной влажностью. Согласно СП 256.1325800.2016, для влажных зон требуется установка УЗО с током утечки не более 30 мА, а также отдельная линия для каждого мощного прибора (стиральная машина, сушильная машина, бойлер). Частая ошибка - объединение в одну группу розеток ванной и коридора, что при срабатывании УЗО обесточивает оба помещения.
Как избежать: выделите для санузла минимум две отдельные линии: одна - на освещение и вентилятор, вторая - на розетки для стиральной и сушильной машин. Для джакузи или душевой с гидромассажем - третья линия. Все линии во влажных зонах должны быть защищены УЗО и автоматическим выключателем. Розетки - степень защиты IP44 и выше.

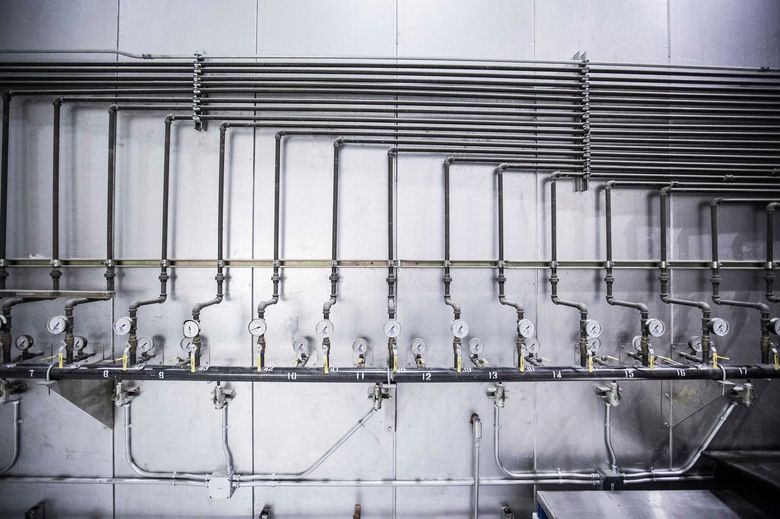

Ошибка 3: Неправильная трассировка труб водоснабжения и канализации
Ошибки в трассировке сантехники на черновом этапе - одни из самых дорогих. Типичные проблемы: трубы холодной и горячей воды проложены вплотную без теплоизоляции (что ведет к конденсату и промерзанию), канализационные трубы уложены без уклона или с уклоном менее 2 см на метр (засоры), а также использование некачественных фитингов в стяжке.
Как избежать: для труб горячего водоснабжения обязательна теплоизоляция из вспененного каучука толщиной не менее 9 мм. Уклон канализационных труб диаметром 50 мм - 3 см на метр, для 110 мм - 2 см на метр. Все соединения труб в стяжке и стенах должны быть выполнены только на пресс-фитингах или пайке, без резьбовых соединений, которые могут дать течь. После монтажа обязательно проведите опрессовку системы давлением 8-10 бар в течение 24 часов.
Ошибка 4: Экономия на распределительных коробках и доступе к ревизиям
Распределительные коробки и ревизионные люки - точки доступа к соединениям проводов и сантехническим узлам. Частая ошибка - замуровывание коробок в стены без возможности доступа или установка их в местах, которые после отделки оказываются за встроенной мебелью или унитазом. При любой неисправности (например, подгорание контакта) придется вскрывать отделку. Подробнее - в материале «Изменения в проекте ремонта: как пересчитать смету и не сорвать сроки».
Как избежать: все распределительные коробки должны располагаться в доступных местах - над подвесным потолком (с люком), в технических шкафах, за съемными панелями. Для сантехники установите ревизионные люки на всех сифонах, фильтрах грубой очистки и счетчиках. Размер люка - не менее 30×40 см для удобства обслуживания. В премиум-проектах допустимо использовать скрытые люки с магнитными замками и покраской в цвет стены. Рекомендуем также обзор: «Дефектовочная ведомость после приёмки ремонта: как составить документ, который заставит подрядчика исправить все недостатки».
Ошибка 5: Игнорирование системы выравнивания потенциалов (СУП) и заземления
В премиальных квартирах с большим количеством металлических элементов (ванны, душевые поддоны, стальные трубы, радиаторы) обязательно устройство системы выравнивания потенциалов. Отсутствие СУП или ее неправильный монтаж - не просто нарушение ПУЭ, а реальная угроза поражения электрическим током при пробое фазы на корпус прибора.
Как избежать: на черновом этапе смонтируйте шину выравнивания потенциалов в ванной комнате и на кухне. К ней подключаются все металлические корпуса ванн, душевых поддонов, смесителей, радиаторов отопления и металлические трубы водоснабжения. Сечение соединительного проводника - не менее 6 мм² по меди. Все соединения выполняются через болтовые зажимы или сварку. После монтажа проверьте сопротивление цепи - оно не должно превышать 0.1 Ом.
Ошибка 6: Неверный расчет количества розеток и их высоты
На черновом этапе закладываются подрозетники и трассы кабелей. Если количество розеток рассчитано без учета будущей мебели и техники, после чистовой отделки придется использовать удлинители или штробить свежие стены. Типичные ошибки: розетки за кроватью или диваном, отсутствие розеток для робота-пылесоса в прихожей, одна розетка на зону кухни с тремя приборами.
Как избежать: на этапе дизайн-проекта составьте план расстановки мебели и техники с точными размерами. Для каждой зоны определите количество приборов: на кухне - минимум 5-6 розеток (холодильник, вытяжка, микроволновка, чайник, кофемашина, зарядки), в гостиной - 4-6 (телевизор, приставка, колонки, зарядные станции, торшер). Высота установки: для кухонных розеток над столешницей - 10-15 см от столешницы, для розеток в жилых комнатах - 25-30 см от пола, для телевизора - на уровне 110-120 см от пола до центра розетки.
Ошибка 7: Пренебрежение гидроизоляцией и пароизоляцией в «мокрых» зонах
Даже идеально смонтированная сантехника не застрахована от микротрещин в местах соединений. Если гидроизоляция выполнена с нарушениями - без нахлеста на стены, без герметизации швов, без обработки углов - протечка приведет к затоплению соседей снизу и гниению стяжки. По данным нашего анализа, 34% страховых случаев при ремонте связаны именно с протечками из-за некачественной гидроизоляции.
Как избежать: в душевых и ванных комнатах гидроизоляция должна быть двухслойной, с заходом на стены не менее 20 см от пола. Используйте полимерцементные или битумно-полимерные составы. Обязательна герметизация всех углов и стыков армирующей лентой. После высыхания первого слоя проведите тест на водонепроницаемость: залейте пол слоем воды 2-3 см на 24 часа. Если уровень воды не снизился - гидроизоляция выполнена качественно.
Чек-лист приемки скрытых работ по электрике и сантехнике
- Проверьте соответствие сечения кабеля проекту и нагрузке (используйте штангенциркуль для замера жилы).
- Убедитесь, что все линии во влажных зонах защищены УЗО 30 мА.
- Проверьте уклон канализационных труб: для 50 мм - 3 см/м, для 110 мм - 2 см/м.
- Опрессуйте водопровод: давление 8-10 бар, держать 24 часа, падение не более 0.5 бар.
- Проверьте доступ ко всем распределительным коробкам и ревизиям.
- Убедитесь в наличии системы выравнивания потенциалов и ее подключении.
- Проверьте гидроизоляцию тестом с водой (2-3 см на 24 часа).
- Сфотографируйте все трассы до заливки стяжки и закрытия стен - для будущего ремонта.
Если вы столкнулись с типовой ошибкой, не описанной в материале, или хотите предложить тему для нового разбора - напишите редакции. Мы рассматриваем все запросы от читателей и готовим материалы на основе реальных кейсов.
Часто задаваемые вопросы
Какие последствия неправильного выбора сечения кабеля для мощных приборов?
Если для варочной панели мощностью 7 кВт заложить кабель 2.5 мм² вместо требуемых 4-6 мм², это приведет к нагреву кабеля и срабатыванию тепловой защиты. Автомат должен соответствовать сечению: для 4 мм² - 25А, для 6 мм² - 32А. Установка автомата большего номинала, чем допускает кабель, создает прямую угрозу пожара
Какие требования к УЗО во влажных зонах?
Согласно СП 256.1325800.2016, во влажных зонах (ванная, душевая, кухня у мойки) требуется установка УЗО с током утечки не более 30 мА. Для каждого мощного прибора (стиральная машина, бойлер, сушильная машина) должна быть отдельная линия. Розетки для влажных зон должны иметь степень защиты IP44 и выше
Какой должен быть уклон канализационных труб?
Для труб диаметром 50 мм уклон должен составлять 3 см на метр, для труб 110 мм - 2 см на метр. Несоблюдение уклона приводит к засорам. Все соединения труб в стяжке и стенах выполняются только на пресс-фитингах или пайке, без резьбовых соединений
Какое давление и время нужно для опрессовки водопровода?
После монтажа водопровода необходимо провести опрессовку давлением 8-10 бар в течение 24 часов. Падение давления не должно превышать 0.5 бар. Это обязательная проверка перед закрытием трасс стяжкой и отделкой
Как проверить качество гидроизоляции в душевой?
Гидроизоляция должна быть двухслойной с заходом на стены не менее 20 см. После высыхания первого слоя залейте пол водой слоем 2-3 см на 24 часа. Если уровень воды не снизился, гидроизоляция выполнена качественно. Некачественная гидроизоляция - причина 34% страховых случаев при ремонте
